商品紹介

商品詳細データ

商品名

スターポイント（ＶＲＳ型

サイズ表

種類を選択してください

材質：　表面処理：

	M6.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS	M8.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS	M10.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS	M12.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS	M14.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS	M16.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS	M18.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS	M20.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS	M22.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS	M24.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS	M27.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS	M30.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS	M33.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS	M36.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS	M42.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS	M48.0 ｽﾀｰﾎﾟｲﾝﾄ(VRS
0	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○

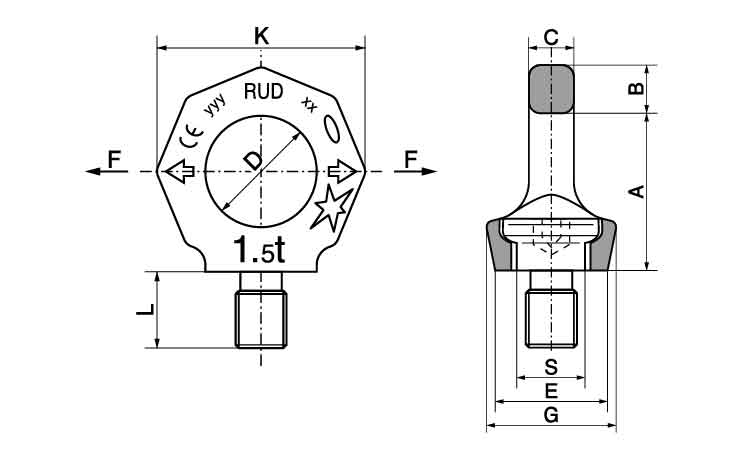

図面

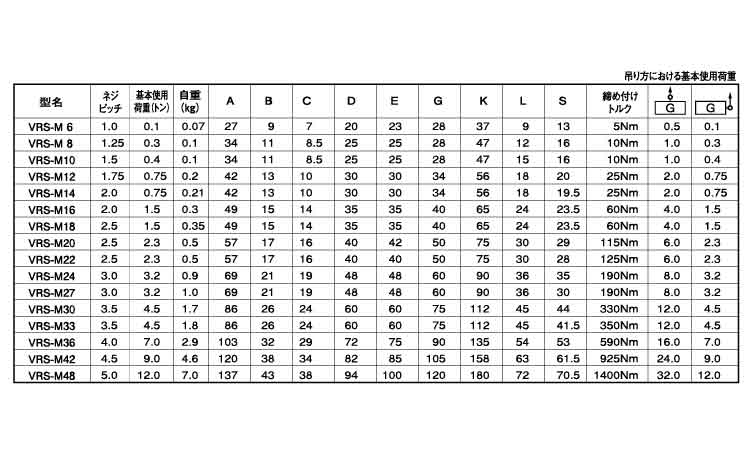

規格

特徴

VRS型（回転アイボルト）

●専用工具は必要ありません。（取付けキー付）
●ボルトを固定した状態で負荷方向に回転します。
●ニッケルクロムモリブデン鋼製。
●全数磁気探傷検査済み。
●全方向負荷が可能、4倍の安全率。
●ハイテン10.9級以上のボルトを採用。
●機械指令2006/42/EGに適合
●取付面：SS400以上を推奨
●目を引く蛍光色のピンクパウダーによる表面塗装。
●周囲温度（225℃〜380℃）で色変化し、強度劣化を目視で確認できます。
※380℃を上回る高温雰囲気では使用できません。
☆反転作業には、パワーポイント等ベアリング入り製品を推奨します。
