商品紹介

商品名

ロードリング（ＶＬＢＧ型

サイズ表

種類を選択してください

材質：　表面処理：

	M8.0 ﾛｰﾄﾞﾘﾝｸﾞ(VLBG	M10.0 ﾛｰﾄﾞﾘﾝｸﾞ(VLBG	M12.0 ﾛｰﾄﾞﾘﾝｸﾞ(VLBG	M16.0 ﾛｰﾄﾞﾘﾝｸﾞ(VLBG	M20.0 ﾛｰﾄﾞﾘﾝｸﾞ(VLBG	M22.0 ﾛｰﾄﾞﾘﾝｸﾞ(VLBG	M24.0 ﾛｰﾄﾞﾘﾝｸﾞ(VLBG	M27.0 ﾛｰﾄﾞﾘﾝｸﾞ(VLBG	M30.0 ﾛｰﾄﾞﾘﾝｸﾞ(VLBG	M36.0 ﾛｰﾄﾞﾘﾝｸﾞ(VLBG	M42.0 ﾛｰﾄﾞﾘﾝｸﾞ(VLBG	M48.0 ﾛｰﾄﾞﾘﾝｸﾞ(VLBG
0	○	○	○	○	○	○	○	○	○			○
7										○
8										○
10											○
15											○

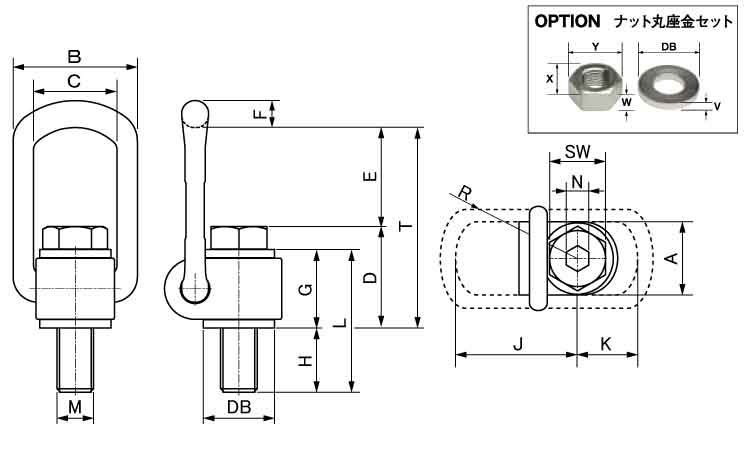

図面

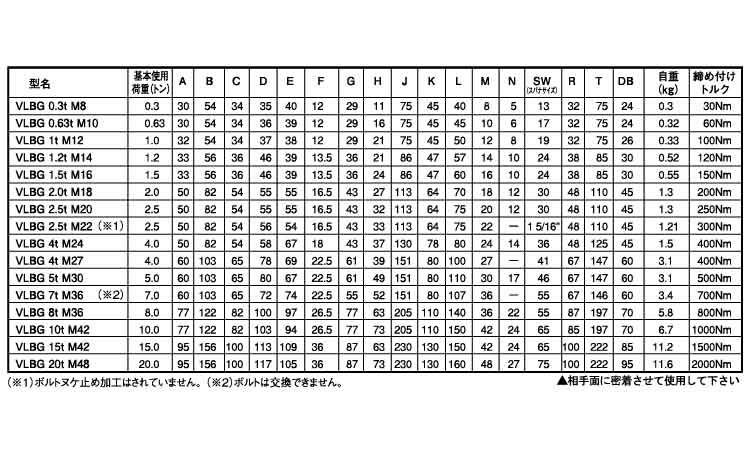

規格

特徴

VLBG型全方向アイボルト

●継目のないリングで強靱
●負荷方向に360°回転
●ニッケルクロムモリブデン鋼製
●全数磁気探傷検査済み
●機械指令2006/42/EGに適合
●取付面：SS400以上を推奨
●ハイテン10.9級以上のボルトを採用
●目を引く蛍光色のピンクパウダーによる表面塗装。
●周囲温度（225℃〜380℃）で色変化し、強度劣化を目視で確認できます。
※380℃を上回る高温雰囲気では使用できません。
☆反転作業には、パワーポイント等ベアリング入り製品を推奨します。
